Cоединители 3M™Performance Plus O/B+, R/Y+, B/G+

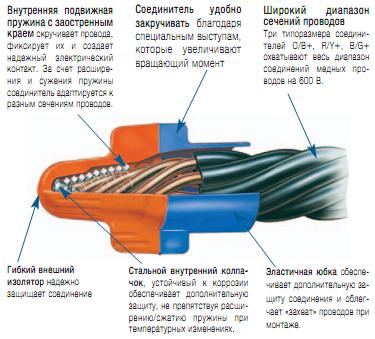

Электрические соединители O/B+, R/Y+, B/G+ являются наиболее удобной и эргономичной серией в этой линии изделий. Основное отличие этих соединителей от классической серии – это усовершенствованная форма пружины, благодаря которой она как бы «вгрызается» в металл проводника, эластичная юбка, которая не трескается и гнется вместе с проводами, а также особый дизайн корпуса, создающий комфортное ощущение при монтаже.
Кроме того, эти соединители более универсальны, т.к. всего лишь три типоразмера O/B+, R/Y+, B/G+ охватывают все наиболее используемые сечения проводов.
Инструкция по монтажу
ВНИМАНИЕ! Перед установкой соединения необходимо отключить питание. Все электромонтажные операции должны производиться в соответствии с принятыми правилами и нормами.
А. Зачистить изоляцию проводов на 13 мм (для О/В+), 19 мм (для R/Y+), 22 мм (для В/G+).
Б. Крепко зажав провода, убедиться, что зачищенные концы выровнены и плотно сжаты (провода могут быть в скрученном или нескрученном состоянии). Надеть соединитель на защищенные концы проводов.
В. Для соединения вращать соединитель по часовой стрелке до момента фиксации.
Г. Для удаления соединителя вращать против часовой стрелки.
|
|||||||||||||||||||||||||||||||||||||||||||||||
